Fastener Specifications
Table 1:
Catalytic Converter Brace Bracket
Table 2:
Catalytic Converter Brace Bracket (Engine Block to Nitrogen Oxides Catalytic Converter)
Table 3:
Catalytic Converter Brace Bracket - Front
Table 4:
Catalytic Converter Brace Bracket - Rear Upper
Table 5:
Catalytic Converter Clamp @ Nitrogen Oxides Catalytic Converter
Table 6:
Exhaust Back Pressure Valve
Table 7:
Exhaust Front Underbody Heat Shield - Exhaust Intermediate Underbody Heat Shield
Table 8:
Exhaust Front Underbody Heat Shield - Exhaust Intermediate Underbody Heat Shield
(Long Wheelbase)
Table 9:
Exhaust Heat Shield
Table
10:
Exhaust Manifold (LM2)
Table
11:
Exhaust Manifold Heat Shield (LM2)
Table
12:
Exhaust Manifold Heat Shield - Exhaust Manifold - Left Side (L84, L87)
Table
13:
Exhaust Manifold - Right Side (L84, L87)
Table
14:
Exhaust Manifold Heat Shield - Right Side (L84, L87)
Table
15:
Exhaust Pipe Clamp @ Exhaust Muffler
Table
16:
Exhaust Rear Muffler (L84, L87)
Table
17:
Exhaust Rear Muffler (LM2)
Table
18:
Exhaust Rear Muffler - Exhaust Rear Hanger (L84, L87)
Table
19:
Exhaust Rear Muffler - Exhaust Rear Hanger (LM2)
Table
20:
Exhaust Rear Underbody Heat Shield (Long Wheelbase)
Table
21:
Exhaust Rear Underbody Heat Shield (Short Wheelbase
Table
22:
Three-Way Catalytic Converter
Table
23:

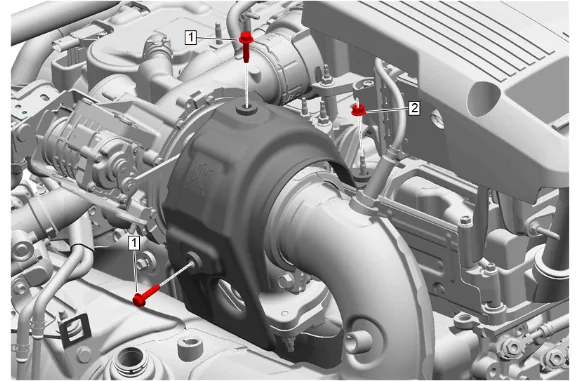

Turbocharger Heat Shield
Fastener Specifications (5) — figure 1

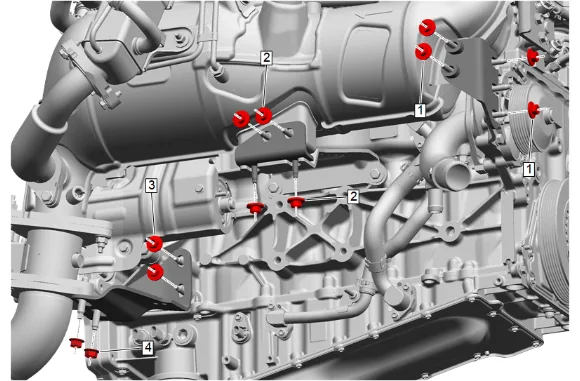

Catalytic Converter Brace Bracket
| Callou |
t Component Name |
Single Use Fastene |
Thread Locking Adhesiv r/Compo Require |
Specification |
Procedure |
|
|
|
|
e nent d Metric (English) |
|
| 1 |
Catalytic Converter Brace Bracket Nut [4x] |
— |
— |
22 Y (16 lb ft) |
Catalytic Converter Brace Bracket Replacement - Front |
| 2 |
Catalytic Converter Brace Bracket Nut [4x] |
— |
— |
22 Y (16 lb ft) |
Catalytic Converter Brace Bracket Replacement - Middle |
| 3 |
Catalytic Converter Brace Bracket Nut [2x] |
— |
— |
22 Y (16 lb ft) |
Catalytic Converter Brace Bracket Replacement |
| 4 |
Exhaust Front Pipe Nut [2x] |
— |
— |
50 Y (37 lb ft) |
Catalytic Converter Brace Bracket Replacement |
Fastener Specifications (5) — figure 2

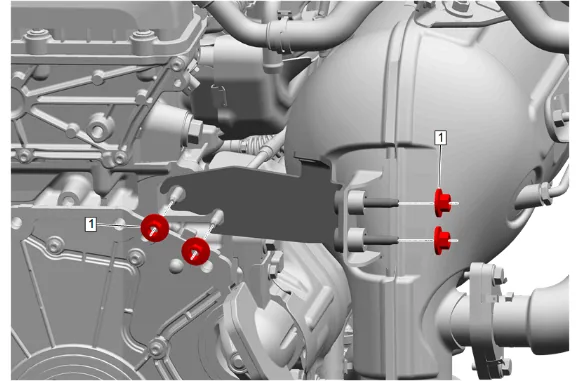

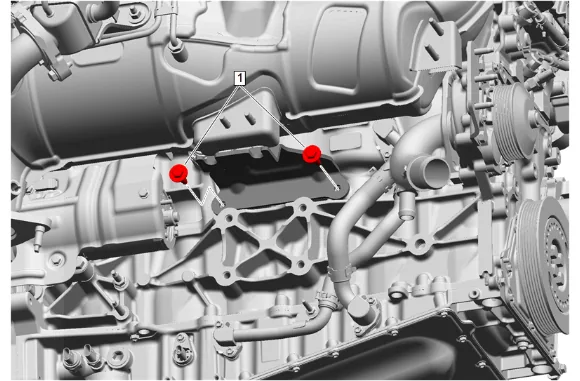

Catalytic Converter Brace Bracket (Engine Block to Nitrogen Oxides Catalytic
Converter)
|
Callou |
t Component Name |
Single Use Fastene |
Thread Locking Adhesiv r/Compo Require |
Specification |
Procedure |
|
|
|
|
|
|
e nent d Metric (English) |
|
|
| Callou |
t Component Name |
Single Use Fastene |
Thread Locking Adhesiv r/Compo Require |
Specification |
Procedure |
|
|
|
|
e nent d Metric (English) |
|
| 1 |
Catalytic Converter Brace Bracket Bolt [2x] |
— |
— |
22 Y (16 lb ft) |
Catalytic Converter Brace Bracket Replacement |
Fastener Specifications (5) — figure 3
Catalytic Converter Brace Bracket - Front
| Callou |
t Component Name |
Single Use Fastene |
Thread Locking Adhesiv r/Compo Require |
Specification |
Procedure |
|
|
|
|
e nent d Metric (English) |
|
| 1 |
Catalytic Converter Brace Bracket Bolt [2x] |
— |
— |
22 Y (16 lb ft) |
Exhaust Front Bracket Replacement |
| 2 |
Exhaust Hanger Bracket Nut |
— |
— |
22 Y (16 lb ft) |
Exhaust Front Hanger Replacement |
Fastener Specifications (5) — figure 4
Catalytic Converter Brace Bracket - Rear Upper
| Callou |
t Component Name |
Single Use Fastene |
Thread Locking Adhesiv r/Compo Require |
Specification |
Procedure |
|
|
|
|
e nent d Metric (English) |
|
| 1 |
Catalytic Converter Brace Bracket Nut [4x] |
— |
— |
22 Y (16 lb ft) |
Catalytic Converter Brace Bracket Replacement - Rear Upper |
Fastener Specifications (5) — figure 5
Catalytic Converter Clamp @ Nitrogen Oxides Catalytic Converter
| Callou |
t Component Name |
Single Use Fastene |
Thread Locking Adhesiv r/Compo Require |
Specification |
Procedure |
|
|
|
|
e nent d Metric (English) |
|
| 1 |
Catalytic Converter Clamp |
Yes |
— |
15 Y (11 lb ft) |
Nitrogen Oxides Catalytic Converter with Filter Replacement |
Fastener Specifications (5) — figure 6

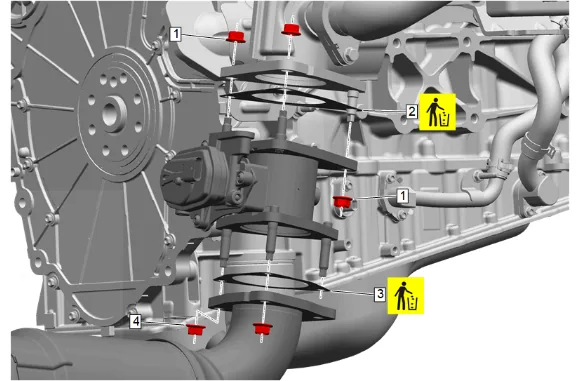

Exhaust Back Pressure Valve
| Callou |
t Component Name |
Single Use Fastene |
Thread Locking Adhesiv r/Compo Require |
Specification |
Procedure |
|
|
|
|
e nent d Metric (English) |
|
| 1 |
Catalytic Converter Nut [3x] |
— |
— |
50 Y (37 lb ft) |
Exhaust Back Pressure Valve Replacement |
| 2 |
Exhaust Gas Recirculation Valve Inlet Gasket |
Yes |
— |
— |
Exhaust Back Pressure Valve Replacement |
| 3 |
Exhaust System Front Gasket |
Yes |
— |
— |
Nitrogen Oxides Catalytic Converter Replacement |
| 4 |
Exhaust Front Pipe Nut |
— |
— |
50 Y (37 lb ft) |
Nitrogen Oxides Catalytic Converter Replacement |
Fastener Specifications (5) — figure 7

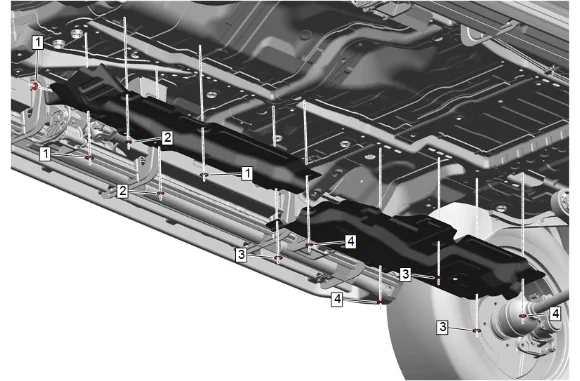

Exhaust Front Underbody Heat Shield - Exhaust Intermediate Underbody Heat Shield
| Callou |
t Component Name |
Single Use Fastene |
Thread Locking Adhesiv r/Compo Require |
Specification |
Procedure |
|
|
|
|
e nent d Metric (English) |
|
| 1 |
Exhaust Heat Shield Retainer [3x] |
— |
— |
— |
Exhaust Front Underbody Heat Shield Replacement |
| 2 |
Exhaust Heat Shield Retainer [2x] |
— |
— |
2.5 Y (2 lb ft) |
Exhaust Front Underbody Heat Shield Replacement |
| 3 |
Exhaust Heat Shield Retainer [3x] |
— |
— |
— |
Exhaust Intermediate Underbody Heat Shield Replacement |
| 4 |
Exhaust Heat Shield Retainer [3x] |
— |
— |
2.5 Y (2 lb ft) |
Exhaust Intermediate Underbody Heat Shield Replacement |
Fastener Specifications (5) — figure 8

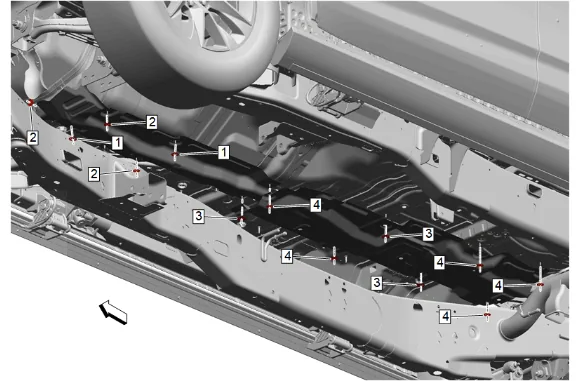

Exhaust Front Underbody Heat Shield - Exhaust Intermediate Underbody Heat Shield
(Long Wheelbase)
| Callou |
t Component Name |
Single Use Fastene |
Thread Locking Adhesiv r/Compo Require |
Specification |
Procedure |
|
|
|
|
e nent d Metric (English) |
|
| 1 |
Exhaust Heat Shield Retainer [2x] |
— |
— |
2.5 Y (2 lb ft) |
Exhaust Front Underbody Heat Shield Replacement |
| 2 |
Exhaust Heat Shield Retainer [3x] |
— |
— |
2.5 Y (2 lb ft) |
Exhaust Front Underbody Heat Shield Replacement |
| 3 |
Exhaust Heat Shield Retainer [5x] |
— |
— |
2.5 Y (2 lb ft) |
Exhaust Intermediate Underbody Heat Shield Replacement |
| 4 |
Exhaust Heat Shield Retainer [3x] |
— |
— |
2.5 Y (2 lb ft) |
Exhaust Intermediate Underbody Heat Shield Replacement |
Fastener Specifications (5) — figure 9

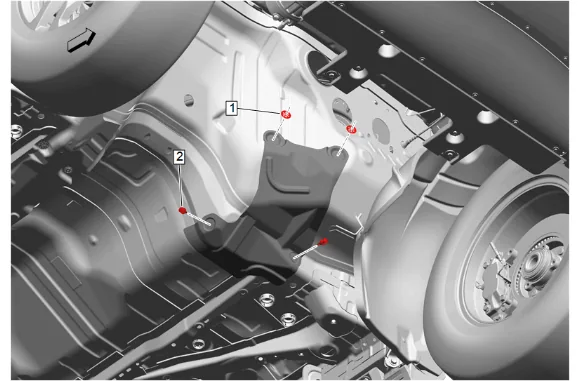

Exhaust Heat Shield
| Callou |
t Component Name |
Single Use Fastene |
Thread Locking Adhesiv r/Compo Require |
Specification |
Procedure |
|
|
|
|
e nent d Metric (English) |
|
| 1 |
Exhaust Heat Shield Retainer [2x] |
— |
— |
— |
Exhaust Heat Shield Replacement |
| 2 |
Exhaust Heat Shield Retainer [2x] |
— |
— |
— |
Exhaust Heat Shield Replacement |
Fastener Specifications (5) — figure 10

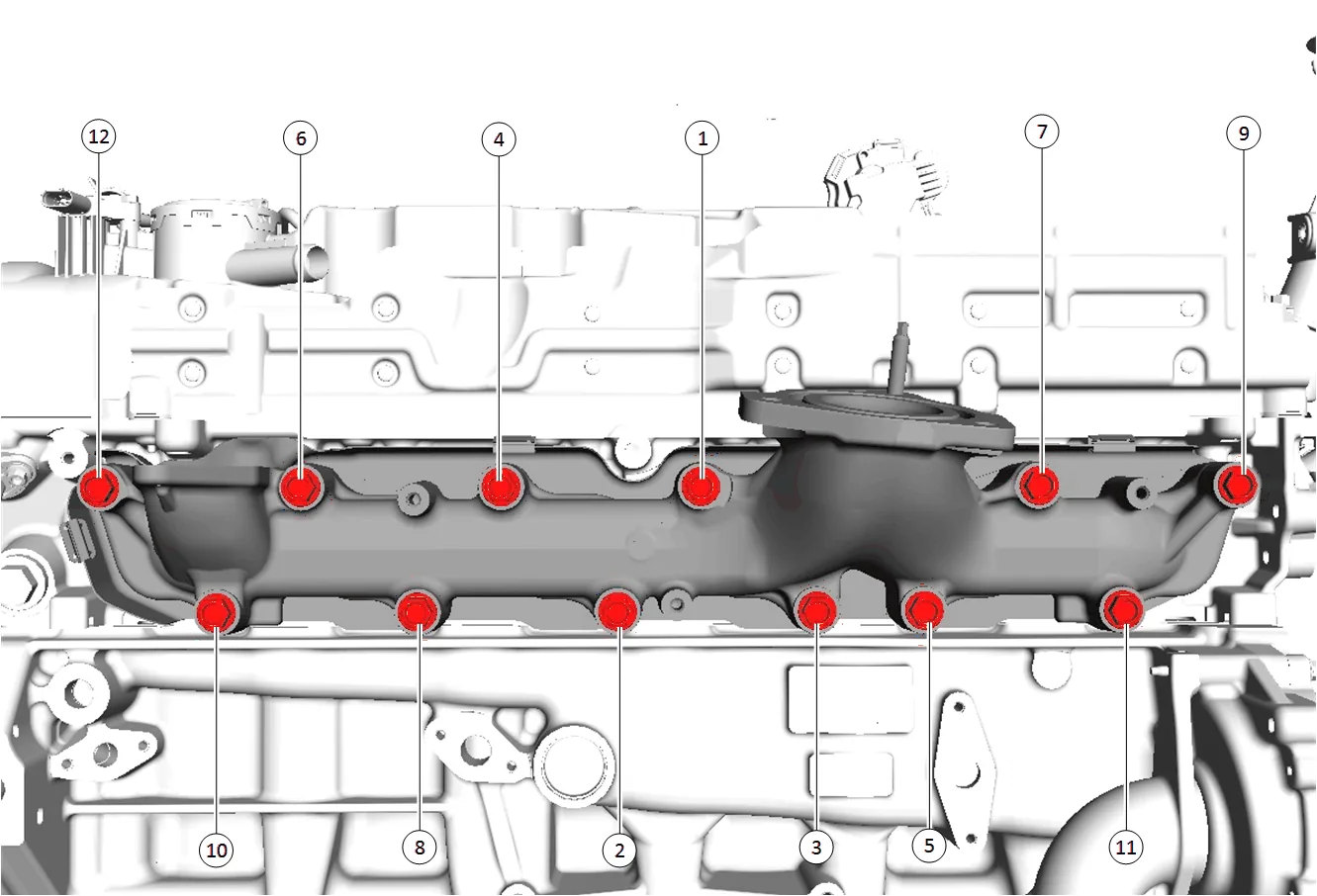

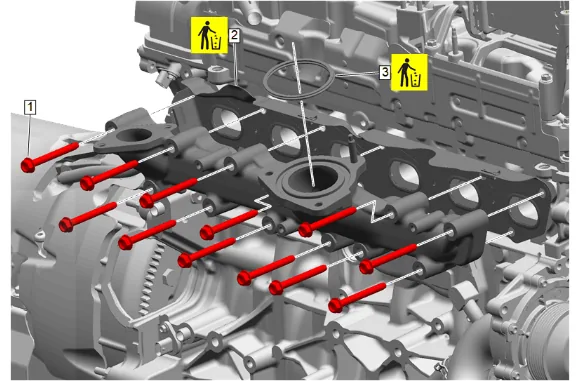

Exhaust Manifold (LM2)
| Callou |
t Component Name |
Single Use Fastene |
Thread Locking Adhesiv r/Compo Require |
Specification |
Procedure |
|
|
|
|
|
e nent d Metric (English) |
|
|
| 1 |
Exhaust Manifold Flange Bolt [12x] |
— |
Yes |
Exhaust Manifold Flange Bolt Torque Sequence (LM2) |
Exhaust Manifold Replacement |
|
| 2 |
Exhaust Manifold Gasket |
Yes |
— |
— |
Exhaust Manifold Replacement |
|
| 3 |
Turbocharger Gasket |
Yes |
— |
— |
Compressor Air Intake Turbocharger Replacement |
|
Fastener Specifications (5) — figure 11

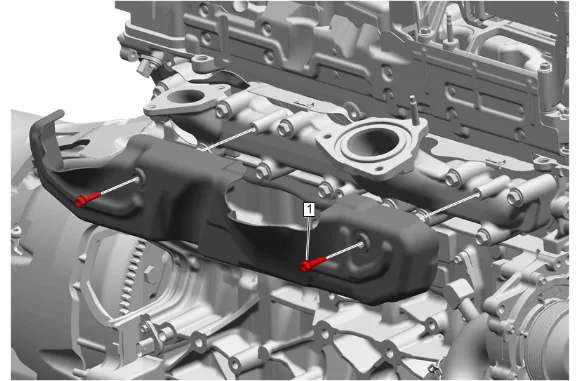

Exhaust Manifold Heat Shield (LM2)
| Callou |
t Component Name |
Single Use Fastene |
Thread Locking Adhesiv r/Compo Require |
Specification |
Procedure |
|
|
|
|
|
e nent d Metric (English) |
|
|
| 1 |
Exhaust Manifold Heat Shield Bolt [2x] |
— |
— |
10 Y(89 lb in) |
Exhaust Manifold Heat Shield Replacement |
|
Fastener Specifications (5) — figure 12

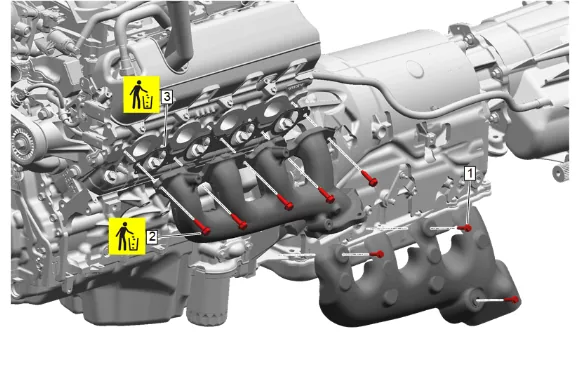

Exhaust Manifold Heat Shield - Exhaust Manifold - Left Side (L84, L87)
| Callou |
t Component Name |
Single Use Fastene |
Thread Locking Adhesiv r/Compo Require |
Specification |
Procedure |
|
|
|
|
|
e nent d Metric (English) |
|
|
| 1 |
Exhaust Manifold Heat Shield Bolt [3x] |
— |
— |
9 Y (80 lb in) |
Exhaust Manifold Heat Shield Replacement - Left Side |
|
| 2 |
Exhaust Manifold Bolt [5x] |
Yes |
Yes |
First Pass: 27 Y (20 lb ft) Second Pass: Loosen 180 degrees Final Pass: 23 Y (17 lb ft) |
Exhaust Manifold Replacement - Left Side |
|
| 3 |
Exhaust Manifold Gasket |
Yes |
— |
— |
Exhaust Manifold Replacement - Left Side |
|
Fastener Specifications (5) — figure 13

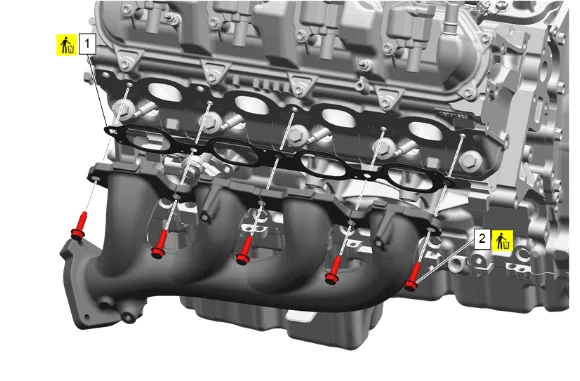

Exhaust Manifold - Right Side (L84, L87)
| Callou |
t Component Name |
Single Use Fastene |
Thread Locking Adhesiv r/Compo Require |
Specification |
Procedure |
|
|
|
|
|
e nent d Metric (English) |
|
|
| 1 |
Exhaust Manifold Gasket |
Yes |
— |
— |
Exhaust Manifold Replacement - Right Side |
|
| 2 |
Exhaust Manifold Bolt [5x] |
Yes |
Yes |
First Pass: 27 Y (20 lb ft) Second Pass: Loosen 180 degrees Final Pass: 23 Y (17 lb ft) |
Exhaust Manifold Replacement - Right Side |
|
Fastener Specifications (5) — figure 14

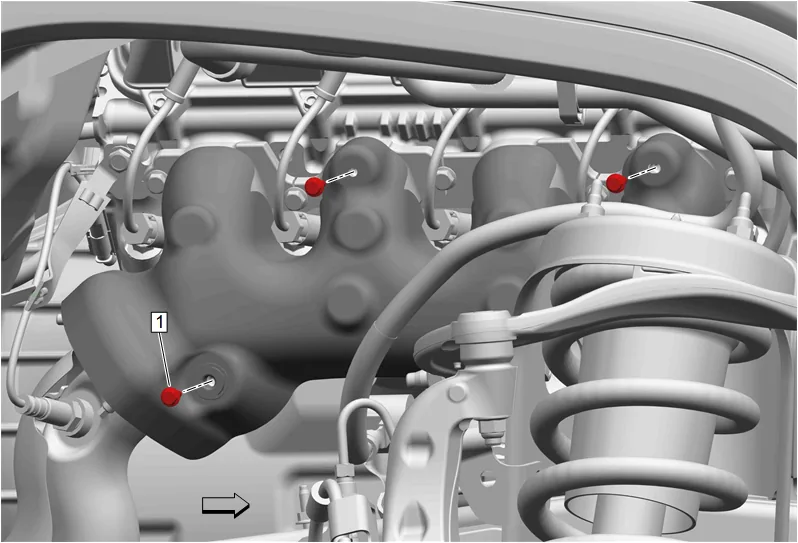

Exhaust Manifold Heat Shield - Right Side (L84, L87)
| Callou |
t Component Name |
Single Use Fastene |
Thread Locking Adhesiv r/Compo Require |
Specification |
Procedure |
|
|
|
|
e nent d Metric (English) |
|
| 1 |
Exhaust Manifold Heat Shield Bolt [3x] |
— |
— |
9 Y (80 lb in) |
Exhaust Manifold Heat Shield Replacement - Right Side |
Fastener Specifications (5) — figure 15

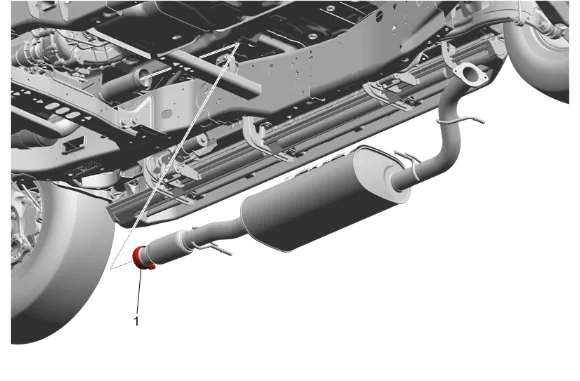

Exhaust Pipe Clamp @ Exhaust Muffler
| Callou |
t Component Name |
Single Use Fastene |
Thread Locking Adhesiv r/Compo Require |
Specification |
Procedure |
|
|
|
|
e nent d Metric (English) |
|
| 1 |
Exhaust Pipe Clamp |
— |
— |
28 Y (21 lb ft) |
Exhaust Muffler Replacement |
Fastener Specifications (5) — figure 16
Exhaust Rear Muffler (L84, L87)
| Callou |
t Component Name |
Single Use Fastene |
Thread Locking Adhesiv r/Compo Require |
Specification |
Procedure |
|
|
|
|
e nent d Metric (English) |
|
| 1 |
Exhaust System Intermediate Nut [2x] |
— |
— |
22 Y (16 lb ft) |
Exhaust Rear Muffler Replacement |
| 2 |
Exhaust System Rear Gasket |
Yes |
— |
— |
Exhaust Rear Muffler Replacement |
Fastener Specifications (5) — figure 17
Exhaust Rear Muffler (LM2)
| Callou |
t Component Name |
Single Use Fastene |
Thread Locking Adhesiv r/Compo Require |
Specification |
Procedure |
|
|
|
|
e nent d Metric (English) |
|
| 1 |
Exhaust Particulate Filter Nut [2x] |
— |
— |
22 Y (16 lb ft) |
Exhaust Rear Muffler Replacement |
| 2 |
Exhaust System Rear Gasket |
Yes |
— |
— |
Exhaust Rear Muffler Replacement |
Fastener Specifications (5) — figure 18
Exhaust Rear Muffler - Exhaust Rear Hanger (L84, L87)
| Callou |
t Component Name |
Single Use Fastene |
Thread Locking Adhesiv r/Compo Require |
Specification |
Procedure |
|
|
|
|
e nent d Metric (English) |
|
| 1 |
Exhaust System Intermediate Nut [2x] |
— |
— |
22 Y (16 lb ft) |
Exhaust Rear Muffler Replacement |
| 2 |
Exhaust System Rear Gasket |
Yes |
— |
— |
Exhaust Rear Muffler Replacement |
| 3 |
Exhaust Hanger Bracket Bolt [2x] |
— |
— |
45 Y (33 lb ft) |
Exhaust Rear Hanger Replacement |
Fastener Specifications (5) — figure 19
Exhaust Rear Muffler - Exhaust Rear Hanger (LM2)
| Callou |
t Component Name |
Single Use Fastene |
Thread Locking Adhesiv r/Compo Require |
Specification |
Procedure |
|
|
|
|
e nent d Metric (English) |
|
| 1 |
Rear Muffler Assembly Nut [2x] |
— |
— |
22 Y (16 lb ft) |
Exhaust Rear Muffler Replacement |
| 2 |
Exhaust System Rear Gasket |
Yes |
— |
— |
Exhaust Rear Muffler Replacement |
| 3 |
Exhaust Hanger Bracket Bolt [2x] |
— |
— |
45 Y (33 lb ft) |
Exhaust Rear Hanger Replacement |
Fastener Specifications (5) — figure 20

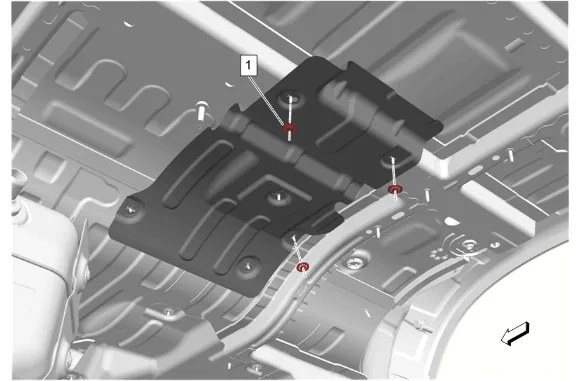

Exhaust Rear Underbody Heat Shield (Long Wheelbase)
| Callou |
t Component Name |
Single Use Fastene / Compon |
Thread Locking r Adhesiv Require ent |
Specification |
Procedure |
|
|
|
|
e d Metric (English) |
|
| 1 |
Exhaust Heat Shield Retainer [3x] |
— |
— |
2.5 Y (22 lb in) |
Exhaust Rear Underbody Heat Shield Replacement |
Fastener Specifications (5) — figure 21

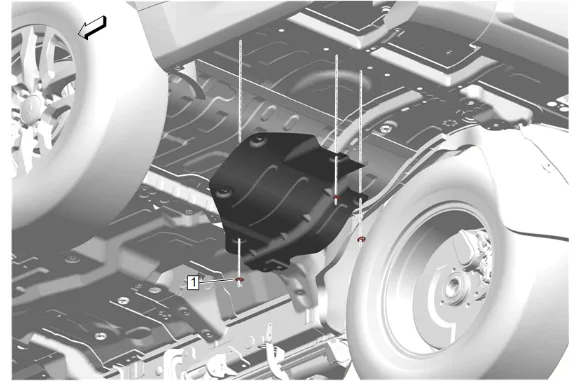

Exhaust Rear Underbody Heat Shield (Short Wheelbase
| Callou |
t Component Name |
Single Use Fastene / Compon |
Thread Locking r Adhesiv Require ent |
Specification |
Procedure |
|
|
|
|
e d Metric (English) |
|
| 1 |
Exhaust Heat Shield Retainer [3x] |
— |
— |
2.5 Y (22 lb in) |
Exhaust Rear Underbody Heat Shield Replacement |
Fastener Specifications (5) — figure 22
Three-Way Catalytic Converter
| Callou |
t Component Name |
Single Use Fastene |
Thread Locking Adhesiv r/Compo Require |
Specification |
Procedure |
|
|
|
|
e nent d Metric (English) |
|
| 1 |
Exhaust Front Pipe Nut [6x] |
— |
— |
50 Y (37 lb ft) |
Three-Way Catalytic Converter Replacement |
| 2 |
Exhaust Heat Shield Bolt |
— |
— |
9 Y (80 lb in) |
Exhaust Front Pipe Heat Shield Replacement - Left Side |
| 3 |
Exhaust Heat Shield Bolt |
— |
— |
9 Y (80 lb in) |
Exhaust Front Pipe Heat Shield Replacement - Right Side |
| 4 |
Exhaust System Seal |
Yes |
— |
— |
Three-Way Catalytic Converter Replacement |
| 5 |
Exhaust System Seal |
Yes |
— |
— |
Three-Way Catalytic Converter Replacement |
Fastener Specifications (5) — figure 23
Turbocharger Heat Shield
| Callou |
t Component Name |
Single Use Fastene |
Thread Locking Adhesiv r/Compo Require |
Specification |
Procedure |
|
|
|
|
e nent d Metric (English) |
|
| 1 |
Turbocharger Heat Shield Bolt [2x] |
— |
— |
9 Y (80 lb in) |
Turbocharger Heat Shield Replacement |
| 2 |
Turbocharger Heat Shield Nut |
— |
— |
9 Y (80 lb in) |
Turbocharger Heat Shield Replacement |
| Exhaust Manifold Flange Bolt (LM2) |
|
|
|
|
| Component Name [Component Quantity] |
Single Use Fastene |
Thread Locking Adhesiv r/Compo Require |
Specification |
Procedure |
|
|
|
e nent d Metric (English) |
|
| Exhaust Manifold Flange Bolt [12x] |
— |
— |
30 Y (22 lb ft) |
Exhaust Manifold Replacement |
Fastener Specifications (5) — figure 24

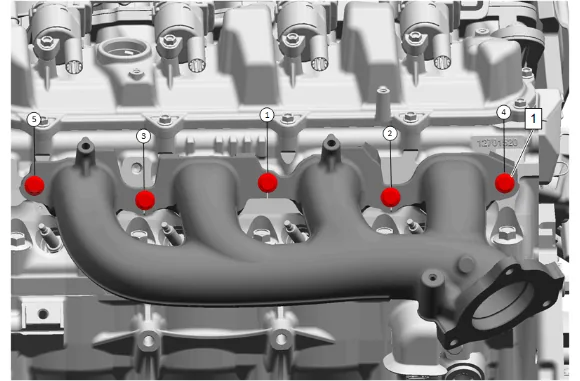

| Exhaust Manifold Bolt Torque Sequence – Left Side L84, L87 |
|
|
|
|
| Component Name [Component Quantity] |
Single Use Fasten |
Thread Lockin Adhesi er/Com Requir |
Specification |
Procedure |
|
|
|
g ve Metric ponent ed (English) |
|
| Exhaust Manifold Bolt [5x] |
Yes |
— |
First Pass: 27 Y (20 lb ft) Second Pass: Loosen 180 degrees Final Pass: 23 Y (17 lb ft) |
Exhaust Manifold Replacement - Left Side |
Fastener Specifications (5) — figure 25

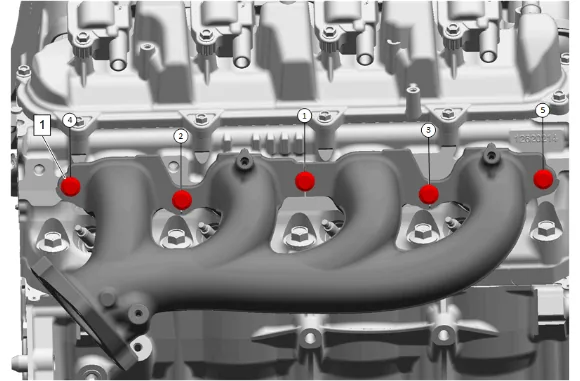

| Exhaust Manifold Bolt Torque Sequence – Right Side L84, L87 |
|
|
|
|
| Component Name [Component Quantity] |
Single Use Fasten |
Thread Lockin Adhesi er/Com Requir |
Specification |
Procedure |
|
|
|
g ve Metric ponent ed (English) |
|
| Exhaust Manifold Bolt [5x] |
Yes |
— |
First Pass: 27 Y (20 lb ft) Second Pass: Loosen 180 degrees Final Pass: 23 Y (17 lb ft) |
Exhaust Manifold Replacement - Right Side |
Fastener Specifications (5) — figure 26
